Depende da categoria do vaso e de a planta ter ou não um Serviço Próprio de Inspeção de Equipamentos (SPIE). A NR-13 traz os prazos máximos na Tabela 2 do item 13.5.4.5.

Sem SPIE, os intervalos máximos são: categoria I, exame externo a cada 1 ano e interno a cada 3; categoria II, 2 e 4 anos; categoria III, 3 e 6 anos; categoria IV, 4 e 8 anos; categoria V, 5 e 10 anos. Com SPIE, os prazos se estendem — a categoria I passa a 3 e 6 anos, por exemplo.

Esses são limites máximos, não recomendações. Um vaso com histórico de corrosão acentuada ou com vida remanescente curta pede intervalo menor, e é o parecer do profissional que define isso.

A categoria sai do cruzamento de duas coisas: o produto P·V (pressão máxima de operação em MPa multiplicada pelo volume em m³), que define o grupo de 1 a 5, e a classe do fluido contido (A, B, C ou D), que depende de o fluido ser inflamável, tóxico, combustível ou não.

Esse cruzamento está na Tabela 1 da NR-13. Vaso grande com fluido inofensivo pode cair em categoria mais branda que vaso pequeno com fluido tóxico — não é o tamanho isolado que manda.

Enquadramento errado é dos erros mais caros que vejo em campo, porque leva a periodicidade errada por anos seguidos. Vale conferir antes de montar o plano de inspeção da planta.

O prontuário pode e deve ser reconstituído. A NR-13 prevê isso expressamente no item 13.5.1.6: na falta do documento, cabe ao empregador reconstituí-lo, sob responsabilidade técnica do fabricante ou de Profissional Legalmente Habilitado.

A reconstituição não é adivinhação. Levantamos as premissas de projeto, a especificação dos materiais, as condições de operação, os dispositivos de segurança e, principalmente, refazemos a memória de cálculo da PMTA a partir das medições reais do equipamento.

É um serviço que fazemos com frequência em usinas com equipamentos antigos, onde o fabricante já não existe ou a documentação se perdeu em alguma troca de gestão.

Somente Profissional Legalmente Habilitado. A NR-13 define PLH, no item 13.3.2, como quem tem competência legal para o exercício da profissão de engenheiro nas atividades de projeto, acompanhamento de operação, manutenção, inspeção e supervisão desses equipamentos.

Na prática, isso significa engenheiro com registro ativo no CREA e ART emitida para o serviço. Laudo assinado por técnico sem essa habilitação não sustenta uma fiscalização nem uma auditoria de cliente.

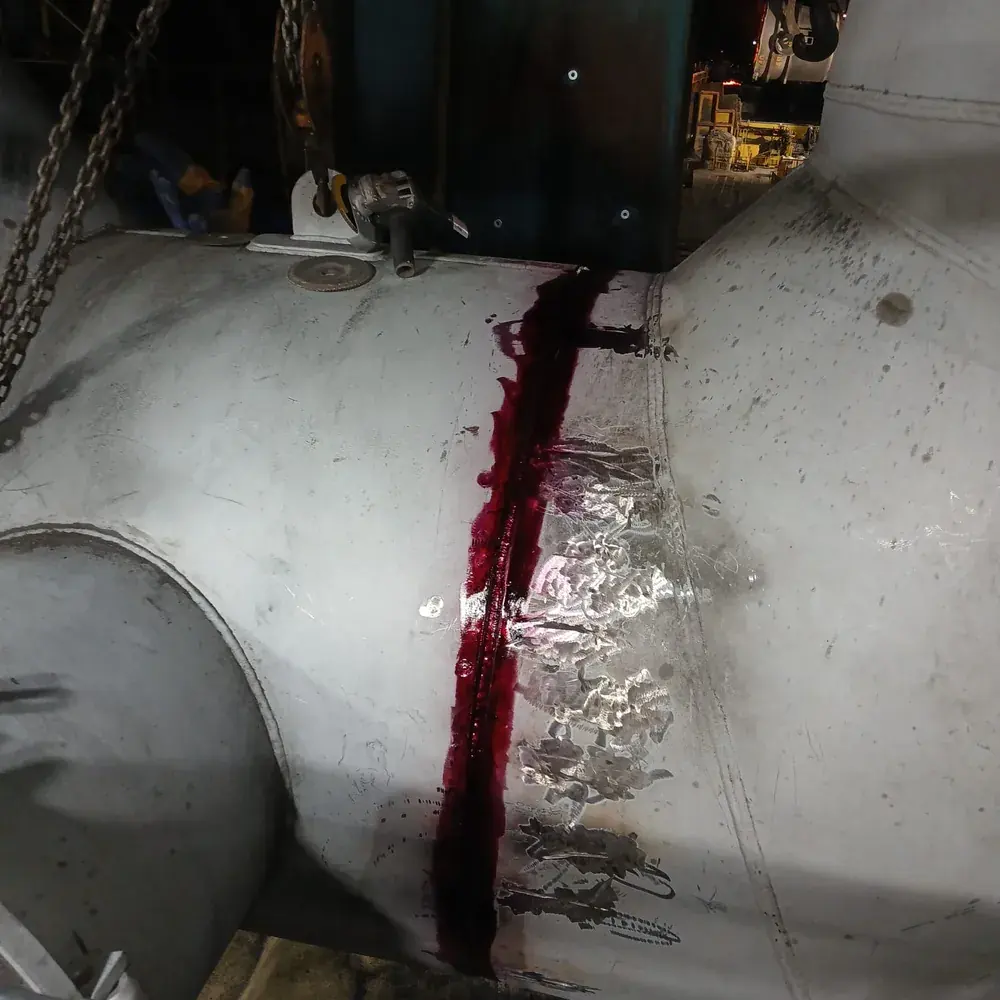

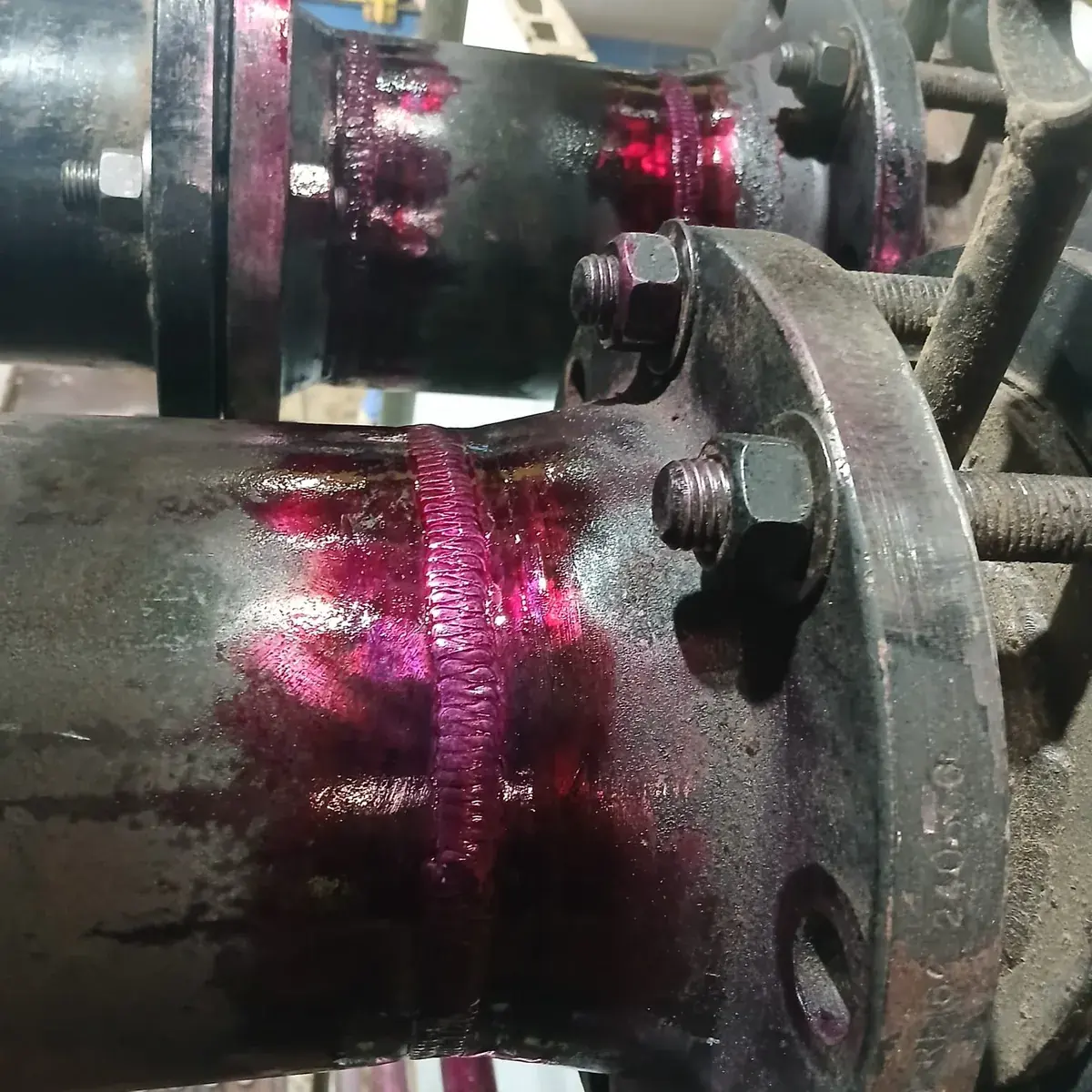

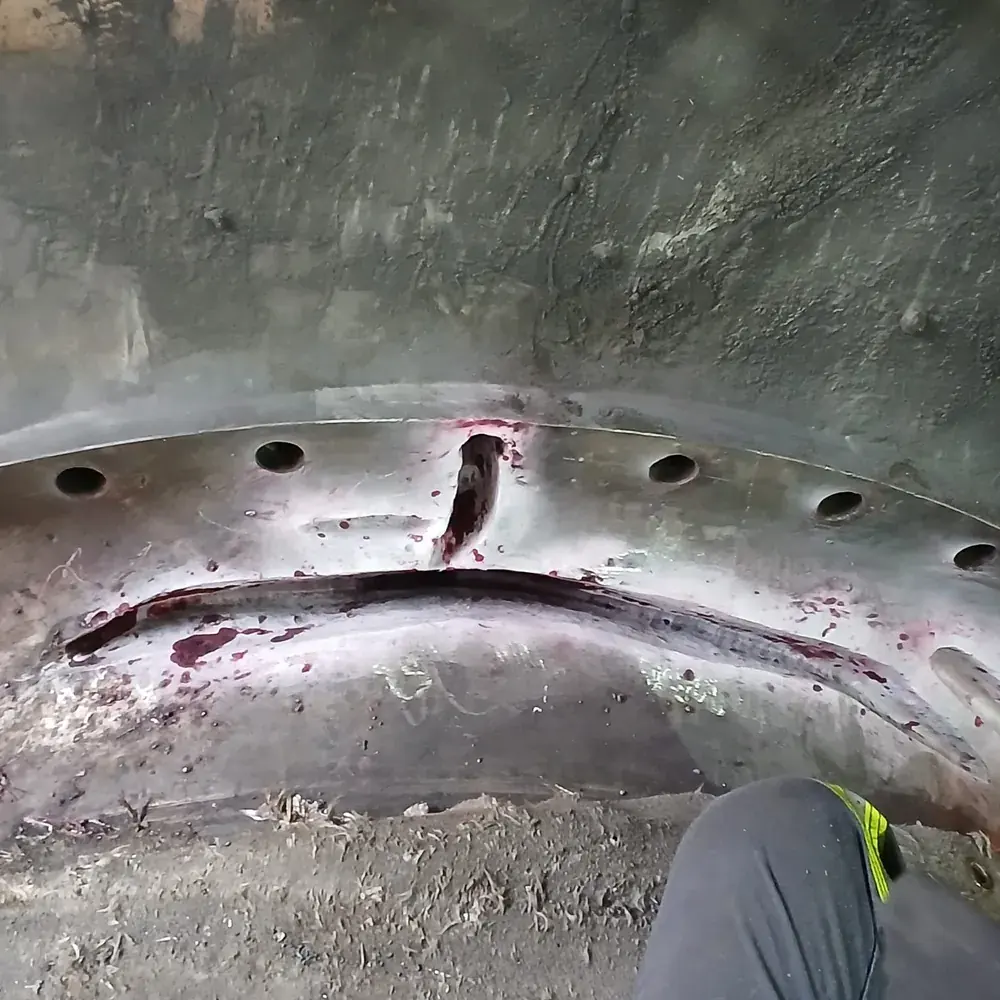

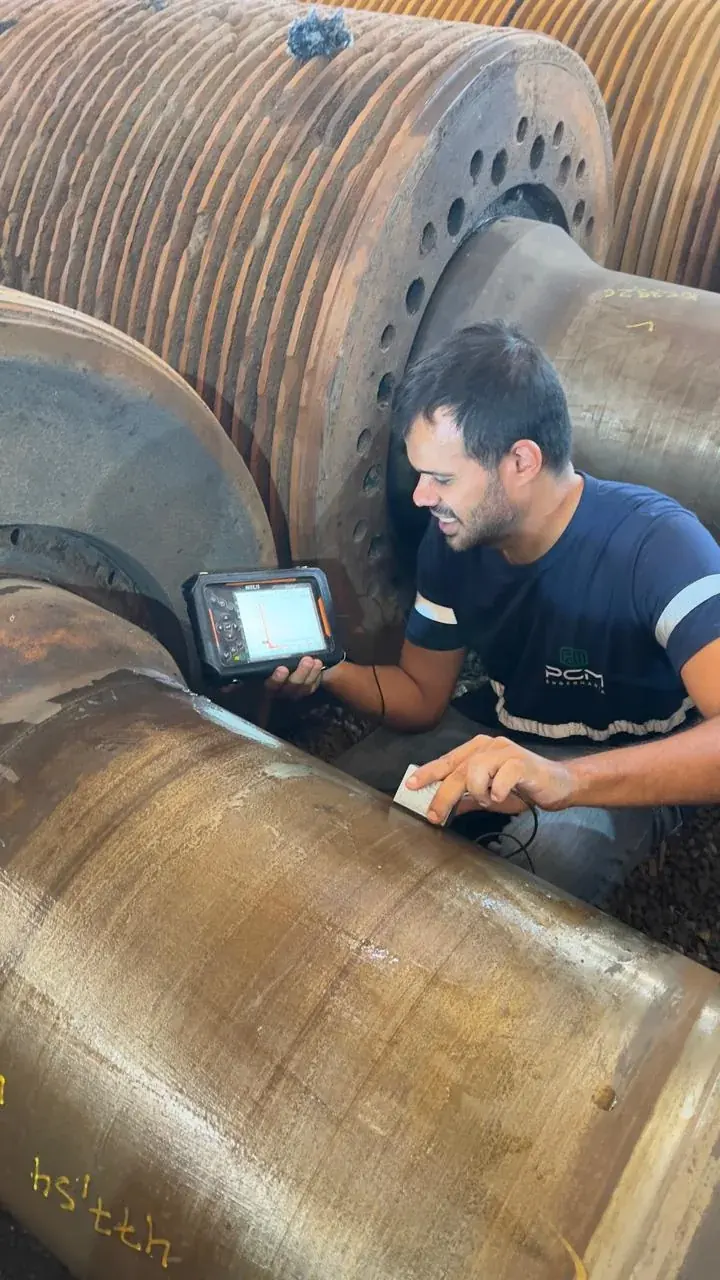

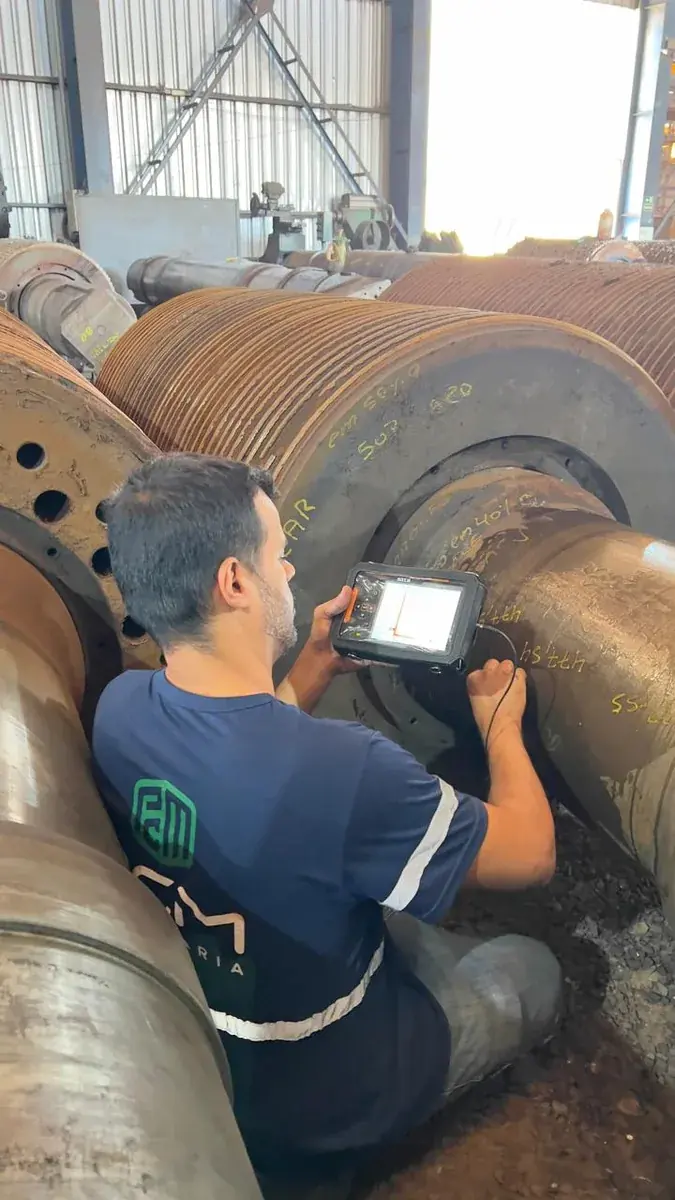

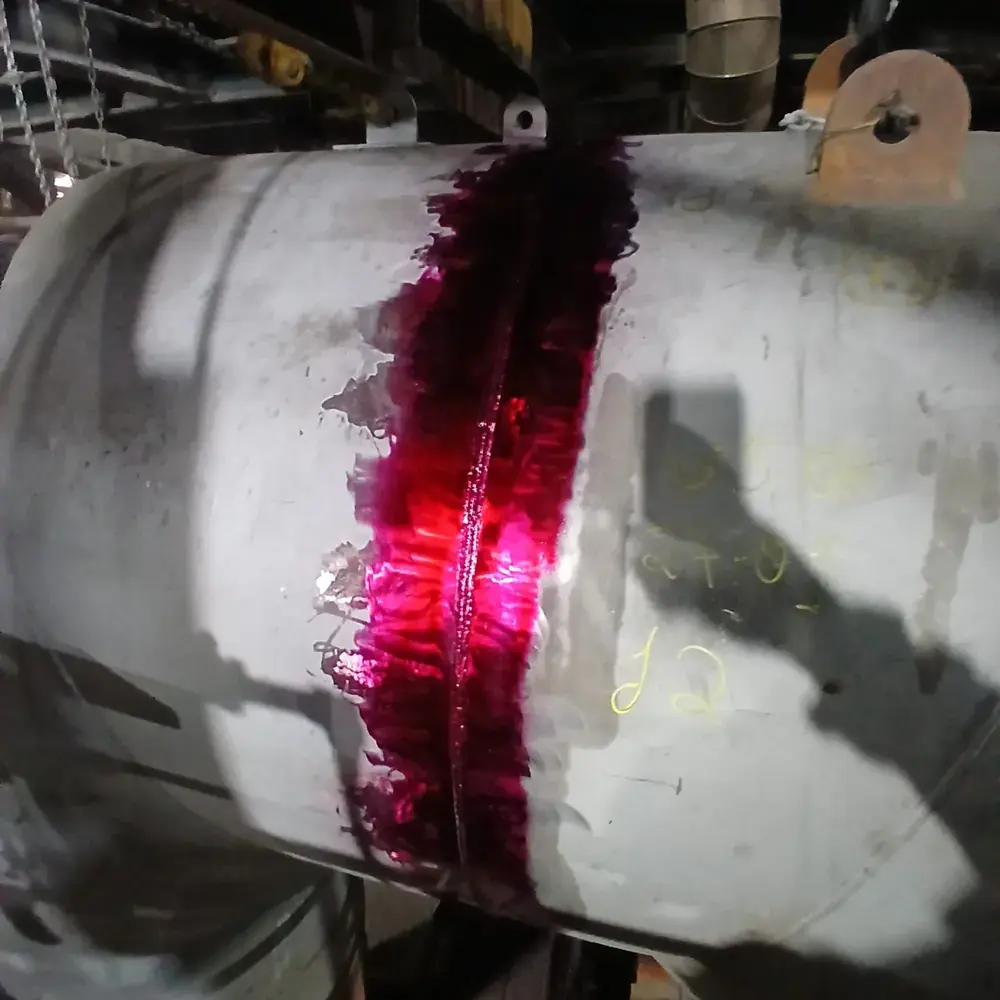

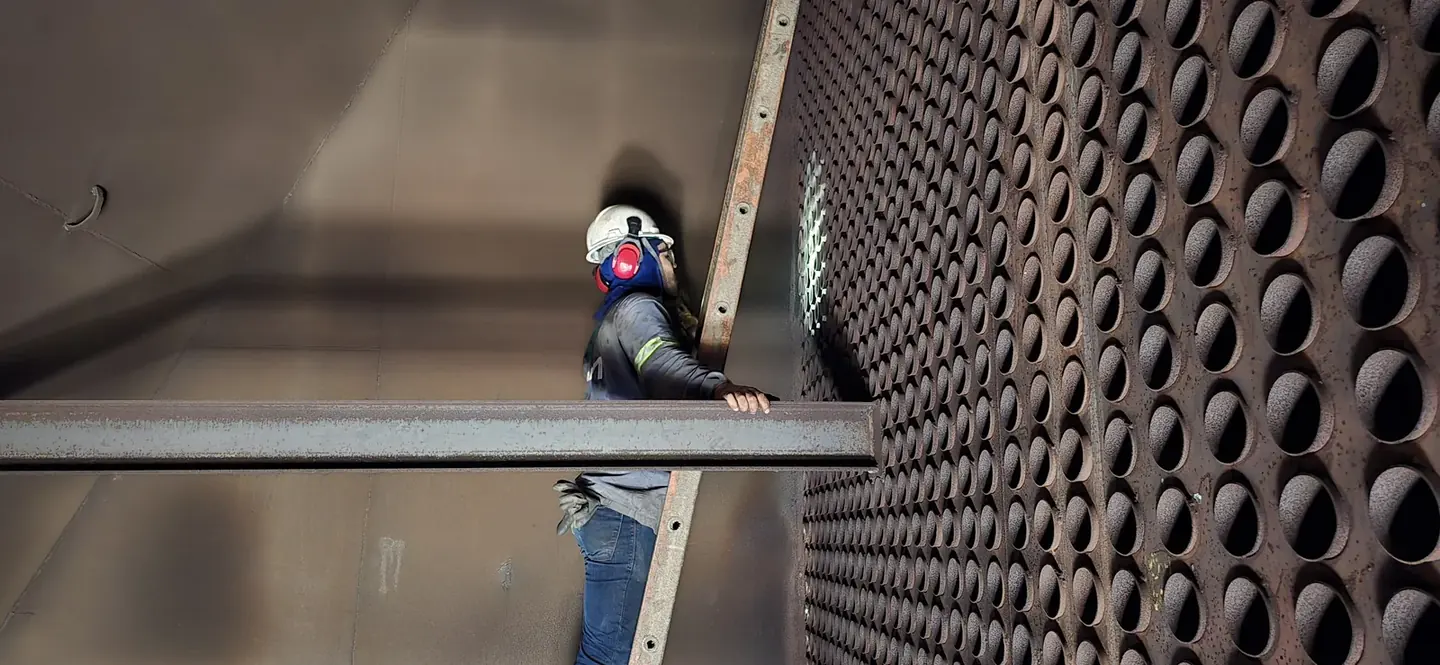

Ultrassom convencional e phased array para medição de espessura e detecção de descontinuidades, líquido penetrante e partícula magnética para exame de solda e superfície, radiografia industrial quando o caso pede, além de inspeção visual especializada.

A escolha do ensaio vem do mecanismo de dano que se espera no equipamento, não de um pacote fechado. Vaso com histórico de corrosão alveolar pede uma abordagem; solda de costado com suspeita de trinca pede outra.
